Mikä on ultraäänihitsauskone ja miten se toimii?

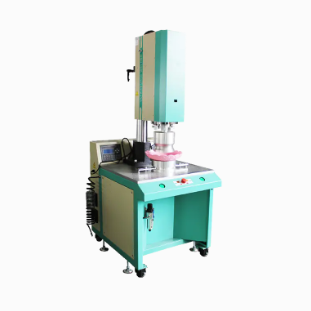

Mikä on ultraäänihitsauskone?

An ultraäänihitsauskone on teollinen laite, joka yhdistää kaksi materiaalia, yleisimmin kestomuovia tai metalleja, käyttämällä korkeataajuista tärinää ulkoisen lähteen tai liimojen lämmön sijaan. Kone muuttaa sähköenergian mekaaniseksi värähtelyksi, joka sitten kohdistetaan liitettäville pinnoille. Tämä värähtely synnyttää paikallista kitkalämpöä kahden osan välisessä rajapinnassa pehmentäen tai sulattaen materiaalia juuri sen verran, että muodostuu vahva, pysyvä sidos sen jäähtyessä. Koska prosessi ei ole riippuvainen liimoista, liuottimista tai avotulesta, sitä pidetään laajalti puhtaana, nopeana ja toistettavana liitosmenetelmänä, joka sopii suurien tuotantomäärien tuotantoympäristöihin.

Toisin kuin perinteiset hitsaustekniikat, jotka edellyttävät koko komponentin sulattamista, ultraäänihitsaus keskittää energian tarkasti liitoslinjaan. Tämä kohdennettu lähestymistapa vähentää materiaalihukkaa, lyhentää kiertoaikoja ja minimoi lämpökuormituksen ympäröiville alueille, joten se on ensisijainen valinta herkille kokoonpanoille, kuten elektronisille komponenteille, lääketieteellisille laitteille ja pakkauskalvoille.

Kuinka ultraäänihitsaus toimii?

Ultraäänihitsauskoneen toimintaperiaate keskittyy sähköenergian muuntamiseen korkeataajuiseksi mekaaniseksi värähtelyksi, tyypillisesti 15 kHz - 70 kHz. Nämä värähtelyt välittyvät useiden tarkkuuskomponenttien kautta, jotka vahvistavat ja ohjaavat energiaa täsmälleen siihen pisteeseen, jossa sidoksen on tapahduttava.

Koneen keskeiset osat

Jokainen ultraäänihitsausjärjestelmä perustuu yhteensovitettuun osien joukkoon, jotka toimivat yhdessä tuottaen yhtenäisen hitsin:

Hitsausprosessi askel askeleelta

Kun kone on asennettu, varsinainen hitsausjakso tapahtuu muutamassa sekunnissa. Kunkin vaiheen ymmärtäminen auttaa selittämään, miksi prosessi on niin tehokas:

• Kaksi liitettävää osaa on sijoitettu torven ja alasimen väliin, ja niissä on suunniteltu kosketuspiste, joka tunnetaan energian ohjaajana muovihitsaussovelluksissa.
• Äänitorvi laskeutuu ja käyttää hallittua painetta pitääkseen osat tiukasti yhdessä
• Korkeataajuinen tärinä aktivoituu, mikä aiheuttaa kitkaa liitosrajapinnassa
• Paikallinen lämpö muodostuu nopeasti pehmentäen tai sulattaen materiaalia vain kosketuspisteessä
• Tärinä lakkaa paineen ollessa yllä, jolloin sula materiaali jähmettyy ja muodostaa pysyvän molekyylisidoksen
• Torvi vetäytyy sisään ja valmis, hitsattu osa poistetaan kiinnikkeestä

Tämä koko sekvenssi kestää tyypillisesti alle sekunnin pienille komponenteille ja vain muutaman sekunnin suuremmille tai monimutkaisemmille kokoonpanoille, minkä vuoksi ultraäänihitsaus sopii niin hyvin automatisoituihin tuotantolinjoihin.

Ultraäänihitsauksen tärkeimmät edut

Valmistajat valitsevat ultraäänihitsauskoneet vaihtoehtoisten liitosmenetelmien sijaan useista käytännön syistä. Prosessi tarjoaa nopeuden, johdonmukaisuuden ja materiaalien yhteensopivuuden yhdistelmän, johon harvat muut tekniikat pystyvät vastaamaan.

• Erittäin lyhyet sykliajat, usein alle sekunnin, tukevat korkean suorituskyvyn valmistusta
• Kuluvia aineita, kuten liimoja, liuottimia tai täyteaineita ei tarvita
• Minimaalinen lämpövaikutusalue vähentää lähellä olevien komponenttien vääntymisen tai vahingoittumisen riskiä
• Erittäin toistettavat tulokset, kun parametrit on asetettu oikein, mikä vähentää osittaista vaihtelua
• Ympäristöystävällinen prosessi, jossa ei ole höyryjä, poistokaasuja tai vaarallisia sivutuotteita
• Yhteensopiva automaation ja robottiintegraation kanssa jatkuvaan tuotantoon

Yleisiä sovelluksia eri toimialoilla

Koska ultraäänihitsaus toimii useiden kestomuovien, kuitukankaiden ja tiettyjen metallien kanssa, se on löytänyt paikkansa useilla teollisuudenaloilla. Erityissovellus määrittää yleensä koneen tehon, äänitorven rakenteen ja kiinnityskokoonpanon.

Ultraäänihitsaus vs. muut liitosmenetelmät

Kun päätetään, onko ultraäänihitsaus oikea sovitus, se auttaa vertaamaan sitä muihin yleisiin liitostekniikoihin, kuten liimaukseen ja lämpökiinnitykseen.

Tämä vertailu osoittaa, miksi ultraäänihitsausta suositaan usein nopeissa tuotantoolosuhteissa, joissa kovettumisviiveet tai ylimääräiset materiaalit hidastaisivat tuotantoa tai lisäisivät kustannuksia.

Oikean ultraäänihitsauskoneen valinta

Sopivan koneen valinta riippuu materiaalityypistä, osan geometriasta ja tarvittavasta tuotantomäärästä. Ostajat arvioivat yleensä taajuusvaihtoehtoja, jotka vaihtelevat 15 kHz:stä suurempien, kovempien osien osalta 40 kHz:iin tai korkeampiin pienten, herkkien komponenttien osalta. Tehoteholla, äänitorven suunnittelulla ja ohjelmoitavien amplitudin, paineen ja hitsausajan säätimien saatavuudella on myös merkittävä rooli koneen sovittamisessa tiettyyn sovellukseen. Valmistajat, jotka tuottavat erilaisia ​​tuotelinjoja, investoivat usein koneisiin, joissa on vaihdettavat työkalut, jotta yksi yksikkö pystyy käsittelemään useita osia ilman suuria uudelleenkonfigurointia.

Parhaat käytännöt optimaaliseen hitsin laatuun

Tasaisten, vahvojen hitsien saavuttaminen vaatii huomiota sekä koneen asennukseen että osan suunnitteluun. Seuraavat käytännöt auttavat minimoimaan vikoja ja parantamaan hitsin yleislujuutta:

• Suunnittele materiaalin ja osan geometriaan sopiva energianohjain tai leikkausliitos
• Sovita amplitudi- ja paineasetukset tiettyyn hitsattavaan kestomuoviin
• Varmista, että osat on kohdistettu ja kiinnitetty oikein, jotta vältetään epätasainen energiansiirto
• Tarkasta ja huolla torven pinta säännöllisesti kulumiseen liittyvien epäjohdonmukaisuuksien estämiseksi
• Suorita testihitsaukset ja tarkkaile hitsin lujuustietoja ennen kuin sitoudut täysiin tuotantoajoihin

Yhdistämällä äänen osien suunnittelun oikein kalibroituihin laitteisiin valmistajat voivat luottaa siihen, että ultraäänihitsauskoneet tarjoavat nopeita, puhtaita ja kestäviä liitoksia useille tuotteille ja teollisuudenaloille.
