Kuinka ultraäänihitsauskone sulattaa muovin ja kankaan ilman liimaa tai ruuveja?

Mitä ultraäänihitsauskone todella tekee

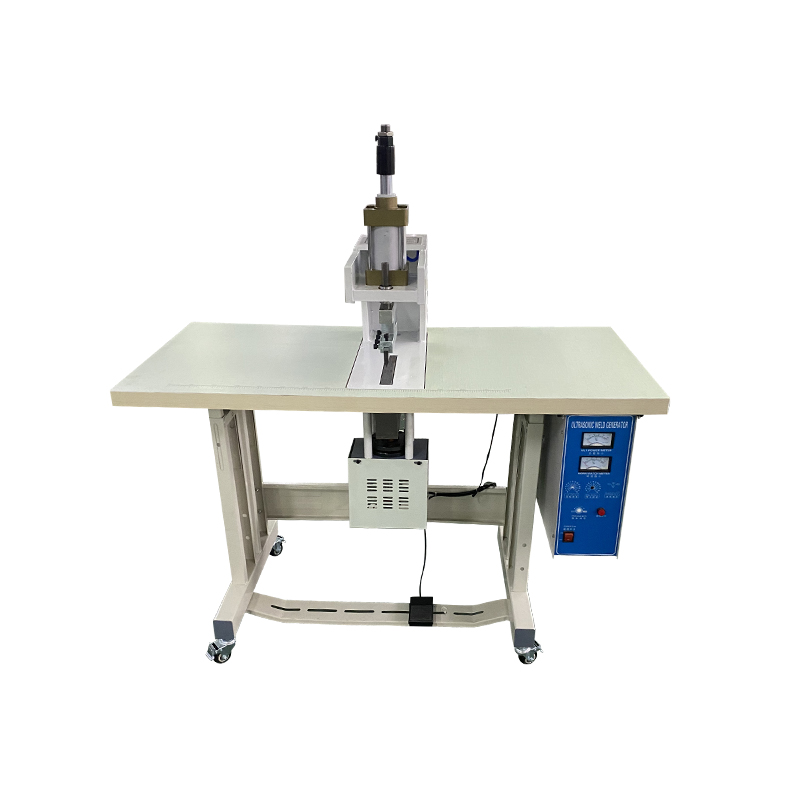

An ultraäänihitsauskone liittää muoviosat tai mikrokuitukangaskerrokset ilman liimoja, liuottimia tai mekaanisia kiinnikkeitä. Se toimii generoimalla korkeataajuisen signaalin, tyypillisesti 20 kHz tai 15 kHz, generaattoriyksikön kautta ja muuntaa sitten signaalin mekaaniseksi värähtelyksi anturijärjestelmän kautta. Kun tätä värähtelyä kohdistetaan työkappaleeseen kontrolloidun paineen alaisena, muovimolekyylien tai kankaan mikrokuitujen välinen kitka liitosrajapinnassa tuottaa tarpeeksi lämpöä materiaalin sulattamiseksi paikallisesti. Kun tärinä loppuu ja paine säilyy, sulatettu rajapinta jäähtyy ja jähmettyy muodostaen sidoksen, joka on usein yhtä vahva kuin ympäröivä perusmateriaali.

Tämä prosessi eroaa pohjimmiltaan perinteisistä liitosmenetelmistä, kuten ruuvaamisesta, liimauksesta tai liuotinliittämisestä, koska se perustuu täysin molekyylitason sulatukseen eikä lisättyyn liitosmateriaaliin. Valmistajille, jotka tuottavat muoviosia tai synteettisiä kangastuotteita suuressa mittakaavassa, tällä erolla on todellisia vaikutuksia tuotantonopeuteen, materiaalikustannuksiin ja lopputuotteen kestävyyteen.

Toimintaperiaate selitetty askel askeleelta

Ultraäänihitsauksen takana olevan mekaanisen järjestyksen ymmärtäminen auttaa käyttäjiä suorittamaan hitsin laatuongelmien vianmäärityksen ja auttaa ostajia arvioimaan, sopiiko tietty konespesifikaatio heidän tuotantotarpeisiinsa. Prosessi etenee kolmessa eri vaiheessa, joista jokainen riippuu tarkasta ajoituksesta ja paineenhallinnasta.

Vaihe yksi: korkeataajuisen tärinän generointi

Generaattori tuottaa korkeataajuista sähköistä signaalia, yleisimmin 20 kHz:llä, vaikka 15 kHz:n järjestelmiä käytetään sovelluksissa, jotka vaativat suurempaa amplitudia suuremmissa tai paksummissa osissa. Tämä sähköinen signaali siirtyy muuntimeen, joka muuntaa sen mekaaniseksi värähtelyksi samalla taajuudella pietsosähköisten elementtien avulla.

Vaihe kaksi: Kitkalämmön tuottaminen

Mekaaninen tärinä kulkee tehostin- ja torvikokoonpanon läpi, mikä vahvistaa ja ohjaa tärinää työkappaleeseen. Liitosrajapinnassa tämä nopea värähtely aiheuttaa molekyylitason kitkaa muovipintojen tai kankaan mikrokuitujen välillä, jolloin syntyy paikallista lämpöä, joka keskittyy täsmälleen aiottuun hitsauskohtaan koko osan sijaan.

Kolmas vaihe: sulatus ja jäähdytys paineen alla

Kun rajapinnan lämpötila saavuttaa materiaalin sulamispisteen, pehmennyt muovi virtaa täyttämään mikroskooppiset raot kahden pinnan välillä. Tämän jälkeen värähtely pysähtyy paineen pysyessä paikallaan, jolloin sulan rajapinnan jäähtyminen ja jähmettyminen muodostavat jatkuvan molekyyliketjun aiemmin kahden erillisen pinnan yli.

Suorituskyvyn edut perinteisiin liitosmenetelmiin verrattuna

Ultraäänihitsaus tarjoaa useita mitattavissa olevia etuja, jotka selittävät sen laajan käytön muovi- ja tekstiilien valmistuksessa. Hitsausjaksoajat ovat tyypillisesti erittäin lyhyitä, yleensä 0,01 - 9,99 sekuntia hitsausta kohti, minkä ansiosta valmistajat voivat integroida prosessin nopeisiin tuotantolinjoihin ilman pullonkaulaa. Koska tuloksena oleva sidos muodostuu itse perusmateriaalista eikä lisätystä liimakerroksesta, valmiin hitsin lujuus voi lähestyä tai vastata alkuperäisen materiaalin vetolujuutta, mikä antaa sille kyvyn kestää huomattavaa jännitystä ja painetta loppukäyttöolosuhteissa.

Toissijaisten materiaalien, kuten ruuvien, niittien tai liiman, puuttumisella on myös loppupään etuja. Tuotantokustannukset laskevat, koska näitä apukomponentteja ei tarvitse ostaa, varastoida tai levittää, ja valmiilla tuotteella vältetään liuotinpohjaisiin liimoihin liittyvät mahdolliset terveys- tai ympäristöongelmat. Tämä tekee ultraäänihitsauksesta erityisen houkuttelevan tuoteluokissa, joissa materiaalin puhtaus tai ihmiskontaktiturvallisuus ovat etusijalla, kuten lääkinnälliset laitteet tai elintarvikkeiden viereiset pakkaukset.

Tärkeimmät suorituskykyedut

• Hitsausjaksot valmistuvat alle kymmenessä sekunnissa ja tukevat suuritehoisia linjoja
• Liimauslujuus, joka voi lähestyä perusmateriaalin alkuperäistä vetolujuutta
• Ruuveja, niittejä tai liimoja ei tarvita, mikä vähentää materiaali- ja työkustannuksia
• Yhteensopiva useiden kestomuovien ja mikrokuitukankaiden kanssa
• Tukee automatisoitua, toistettavaa tuotantoa minimaalisella käyttäjän vaihtelulla

Materiaalien yhteensopivuus muovien ja kankaiden välillä

Ultraäänihitsaus toimii luotettavasti useilla yleisillä termoplastisilla materiaaleilla, mukaan lukien polyeteeni, polypropeeni ja polykarbonaatti, joista jokainen sulaa ja jähmettyy ennustettavasti kontrolloidussa tärinässä ja paineessa. Materiaalivalinnalla on suuri merkitys hitsin laadulle, sillä eri muoveilla on erilaiset sulamispisteet, molekyylirakenteet ja tärinää vaimentavat ominaisuudet, jotka vaikuttavat siihen, kuinka tehokkaasti lämpö muodostuu liitosrajapinnassa. Amorfiset muovit, kuten polykarbonaatti, hitsautuvat yleensä ennakoitavammin kuin puolikiteiset muovit, kuten polypropeeni, jotka vaativat tarkempaa prosessin viritystä tasaisten tulosten saavuttamiseksi.

Jäykkien muovien lisäksi ultraäänihitsaus ulottuu tehokkaasti mikrokuitukankaisiin ja synteettisiin tekstiileihin, joissa sama kitkalämmitysperiaate liittää kuitukerrokset toisiinsa ilman ompeleita. Tämä ominaisuus on tehnyt ultraäänihitsauksesta käytännöllisen vaihtoehdon ompelulle tietyissä tekstiilisovelluksissa, erityisesti silloin, kun saumaton, vedenkestävä tai kevyt liitos on parempi kuin ommeltu sauma.

Alan sovellukset, joissa ultraäänihitsaus tuottaa lisäarvoa

Ultraäänihitsauksen monipuolisuus on johtanut sen käyttöönottamiseksi useilla valmistussektoreilla, joista jokainen perustuu tekniikan nopeuden, lujuuden ja materiaalien yhteensopivuuden eri puoliin.

Auton komponenttien kokoonpano

Autovalmistajat luottavat ultraäänihitsaukseen muoviosien, kuten ajovalojen koteloiden, vesisäiliön komponenttien ja puskurikokoonpanojen liittämisessä, missä tasainen lujuus ja vuotamattomat tiivisteet ovat välttämättömiä ajoneuvon pitkän aikavälin suorituskyvyn kannalta.

Elektroniikan valmistus

Elektroniikkatuotannossa prosessi hitsaa matkapuhelinkoteloita, akkukoteloita ja laturien koteloita, joissa tarkkuus ja nopeus ovat tärkeitä kulutuselektroniikalle tyypillisten suurien tuotantomäärien vuoksi.

Lääketieteellisten laitteiden tuotanto

Lääketieteellisten laitteiden valmistajat käyttävät ultraäänihitsausta muoviosien ja lääkepakkausten kokoamiseen ja arvostavat prosessia sen kyvystä luoda turvalliset tiivisteet ilman liima-aineita, jotka voivat vaarantaa steriiliyden tai potilasturvallisuuden.

Kodinkoneiden ja lelujen valmistus

Kodinkonevalmistajat soveltavat tekniikkaa pölynimurien, sähkötuulettimien ja riisinkeittimien muovikoteloihin, kun taas lelu- ja paperitavaravalmistajat yhdistävät sen muoviosien tuotteisiin, jotka vaativat sekä kestävyyttä että turvallisuutta loppukäyttäjille, myös lapsille.

Mikrokuitukangas- ja tekstiilisovellukset

Tekstiileissä ultraäänihitsausta käytetään kypärän nailonhihnoissa, kypärän pehmusteissa, moppiliinoissa, kuitukankaissa ja erilaisissa kemiallisten kuitukankaiden yhteydessä, mikä tarjoaa ompelemattoman liitosmenetelmän, joka sopii tuotteisiin, joissa sauman bulkki- tai neularei'itys ei ole toivottavaa.

Oikean koneen valinta tuotantotarpeisiin

Ultraäänihitsauskoneen valinta edellyttää taajuuden, tehon ja automaatiotason sovittamista tiettyyn materiaaliin ja osan geometriaan. Korkeammat taajuudet, kuten 20 KHz, sopivat yleensä pienempiin, herkempiin osiin, jotka vaativat tarkkaa energiansäätöä, kun taas pienemmät taajuudet, kuten 15 KHz, tarjoavat suuremman amplitudin, joka sopii suurempiin tai paksumpiin komponentteihin, jotka tarvitsevat enemmän energiaa sulamislämpötilan saavuttamiseksi. Automatisoidut järjestelmät ohjelmoitavilla hitsausajan, paineen ja amplitudin asetuksilla auttavat valmistajia ylläpitämään tasaisen hitsin laadun pitkien tuotantoajojen aikana, mikä vähentää vaihtelua, jota voi esiintyä käsikäyttöisissä laitteissa.

Ostajien tulee myös harkita torven ja kiinnitysrakenteen yhteensopivuutta niiden tietyn osan geometrian kanssa, koska torven on oltava räätälöityjä hitsiliitoksen kosketuspintaan sopivaksi tasaisen energiansiirron varmistamiseksi. Työskentely toimittajan kanssa, joka voi tarjota näytehitsauskokeita ostajan todellisille materiaaleille ennen ostoa, auttaa varmistamaan, että a
