Mitä todellisuudessa tapahtuu automaattisen ultraäänitilkkukoneen sisällä tuotannon aikana?

Mikä on automaattinen ultraäänitilkkukone?

An automaattinen ultraäänitilkkukone on teollinen tekstiilien käsittelyjärjestelmä, joka liimaa ja kuvioi useita kangaskerroksia – tyypillisesti pintakankaan, täytemateriaalin, kuten polyesterivanun tai vanun, ja taustakerroksen – käyttämällä korkeataajuista ultraäänivärähtelyä tavanomaisen neula-lankaompeleen sijaan. Tekniikka korvaa mekaanisen ompelun tarkasti ohjatulla akustisella energiansiirtojärjestelmällä, joka tuottaa paikallista kitkalämpöä kankaan rajapinnassa, sulattaa ja sulattaa synteettiset kuitukerrokset yhteen määritetyissä kohdissa tai jatkuvia kuvioita pitkin, jolloin syntyy tikattu rakenne. Tuloksena on pysyvästi liimattu, kuvioitu tekstiilikokoonpano, joka vastaa visuaalisesti ja toiminnallisesti perinteisesti ommeltua peittoa, mutta tuotetaan dramaattisesti suuremmilla nopeuksilla ilman langan kulutusta, ilman neulan katkeamisaikaa eikä sauman nykimisen tai langan kireyden hallintaan liittyviä haasteita.

"Automaattinen" nimitys viittaa tietokoneistetun kuvion ohjauksen, servoohjattujen kankaansyöttöjärjestelmien ja automatisoidun prosessin valvonnan integrointiin, jonka avulla nykyaikaiset ultraäänitikkauskoneet voivat suorittaa monimutkaisia, monielementtisiä tikkauskuvioita leveillä kankailla ilman, että käyttäjän väliintulo on vähäistä. Nykyaikaiset automaattiset ultraäänitikkauskoneet pystyvät tuottamaan valmiita tikattuja paneeleja 20–80 metrin minuuttinopeudella kuvion monimutkaisuudesta, kankaan tyypistä ja ultraääniparametreista riippuen – tuotantonopeuksia, joita olisi mahdoton saavuttaa tavanomaisilla monineulaisilla tikkauskoneilla, joissa on sama kuviointiheys.

Ydinfysiikka: Kuinka ultraäänienergia sitoo kankaan

Automaattisen ultraäänitilkkukoneen toiminnan ymmärtäminen edellyttää selkeää käsitystä fyysisestä mekanismista, jolla ultraäänienergia sitoo synteettisiä tekstiilikerroksia – prosessi, joka poikkeaa olennaisesti kaikista mekaanisista kiinnitys- tai liimausmenetelmistä. Sidosmekanismi on molekyylien välinen kitkalämmitys, jota ohjaa polymeerimolekyylien nopea syklinen muodonmuutos korkeataajuisen akustisen kentän vaikutuksesta.

Kun värähtelevää ultraäänitorvea - joka värähtelee taajuuksilla 20 kHz, 35 kHz tai 40 kHz koneen suunnittelusta riippuen - painetaan synteettisten kangaskerrosten pinoa vasten määrätyllä kosketuspaineella, akustinen energia etenee materiaalin läpi puristus- ja leikkausjännitysaaltoina. Kangaskerrosten välisillä rajapinnoilla ja itse kankaan kuiturakenteessa nopea syklinen mekaaninen muodonmuutos saa polymeeriketjusegmentit liikkumaan toisiaan vastaan ​​liian nopeasti materiaalin viskoosisen relaksaation mukautumiseen. Tämä sisäinen kitka muuntaa mekaanisen energian lämpöenergiaksi poikkeuksellisella avaruudellisella tarkkuudella - lämmitys tapahtuu täsmälleen materiaalirajapinnoissa ja kuitujen kosketuspisteissä, joihin akustinen jännitys keskittyy, sen sijaan, että sitä kohdistettaisiin ulkoisesti ja johdettaisiin sisäänpäin, kuten tavanomaisissa lämmitysprosesseissa.

Paikallinen lämpötilan nousu sidosvyöhykkeellä saavuttaa ja ylittää synteettisten kuitupolymeerien sulamispisteen – tyypillisesti 255–265 °C polyesterille – millisekuntien sisällä sarven kosketuksesta. Sula polymeeri virtaa käytetyn kosketuspaineen alaisena, sekoittuen kerroksen rajapinnan poikki ja täyttäen vierekkäisten kerrosten kuitujen väliset välitilat. Kun ultraäänienergia poistetaan ja materiaali jäähtyy - prosessi, joka kestää vain sekunnin murto-osan torven jatkuvassa kosketuspaineessa - sekoitettu polymeeri jähmettyy monoliittiseksi, kovalenttisesti jatkuvaksi sidokseksi, joka on monissa tapauksissa rakenteellisesti vahvempi kuin ympäröivä sulamaton kuitu. Tämä on liimausmekanismi, joka tuottaa ultraäänitikattujen kuvioiden tyypillisen kohotetun, kohokuvioidun ulkonäön – puristetut, sulaneet sidosalueet ovat hieman ohuempia ja tiheämpiä kuin ympäröivä kangas, mikä luo kuvioidun kohokuvion, joka määrittelee tikkauksen kuvion.

Automaattisen ultraäänitilkkukoneen tärkeimmät osat

Täydellinen automaattinen ultraäänitikkauskone integroi useita erillisiä alajärjestelmiä, joiden on toimittava täsmällisesti koordinoidusti tuottaakseen yhtenäisen, korkealaatuisen tikatun tuloksen. Kunkin komponentin toiminnan ymmärtäminen on välttämätöntä koneen teknisiä tietoja arvioiville käyttäjille, huoltoinsinööreille ja hankintaasiantuntijoille.

Ultraäänigeneraattori (virtalähde)

Ultraäänigeneraattori, jota kutsutaan myös virtalähteeksi tai muuntimeksi, on järjestelmän sähköinen sydän. Se ottaa tavallista verkkovirtaa (tyypillisesti 220 V tai 380 V 50/60 Hz:llä) ja muuntaa sen suurtaajuiseksi AC-sähkösignaaliksi ultraäänijärjestelmän toimintataajuudella – yleisimmin 20 kHz raskaissa tekstiilisovelluksissa tai 35–40 kHz hienompaa, korkeamman resoluution liimaustyötä varten. Nykyaikaiset digitaaliset generaattorit käyttävät vaihelukitun silmukan (PLL) ohjauspiirejä jatkuvasti seuraamaan ja ylläpitämään resonanssia anturi-tehostin-torvikokoonpanon kanssa, kun se muuttaa lämpötilaa käytön aikana, mikä varmistaa vakaan energian toimituksen kuormituksen vaihteluista riippumatta. Generaattorin lähtöteho tikkaussovelluksissa vaihtelee tyypillisesti 500 W - 3 000 W liimauspäätä kohden, kun monipääkoneissa on useita generaattoreita, jotka toimivat synkronoidussa rinnakkain.

Muunnin (muunnin)

Muunnin muuntaa generaattorilta tulevan suurtaajuisen sähköisen signaalin mekaaniseksi värähtelyksi pietsosähköisen vaikutuksen avulla. Se sisältää pinon pietsosähköisiä keraamisia levyjä – tyypillisesti lyijyzirkonaattititanaattia (PZT) –, jotka laajenevat ja supistuvat vasteena vaihtuvaan sähkökenttään, aiheuttaen pitkittäisiä mekaanisia värähtelyjä samalla taajuudella kuin sähköinen tulo. Muunnin on valmistettu tarkasti resonoimaan mekaanisesti suunnittelutaajuudellaan, mikä maksimoi energian muunnostehokkuuden. Värähtelyamplitudi anturin lähtöpinnalla on tyypillisesti 5–10 mikronia, jonka tehostin ja torvi vahvistavat tehokkaan tekstiilisidoksen vaatimille tasoille.

Booster ja ultraäänitorvi (Sonotrode)

Tehostin on akustinen välikomponentti, joka vahvistaa tai vaimentaa anturin värähtelyamplitudia ennen kuin se saavuttaa äänitorven. Erilaiset tehostinsuhteet (1:1, 1:1,5, 1:2) mahdollistavat järjestelmän säätämisen eri materiaalipaksuuksille ja liimausvoimavaatimuksille. Torvi, jota kutsutaan myös sonotrodeksi, on komponentti, joka on suorassa kosketuksessa kankaaseen ja toimittaa ultraäänienergian sidosalueelle. Torven geometria on ratkaisevan tärkeä: sen muoto on suunniteltava resonoimaan järjestelmän taajuudella samalla kun se tuottaa tasaisen värähtelyn amplitudin koko työpinnan yli. Tikkaussovelluksissa sarvet ovat tyypillisesti lieriömäisiä, ja niissä on kuviolliset työpinnat – sarven pinnan kohokuviointi määrittää kankaaseen siirretyn tikkauskuvion, jossa korotetut piirteet keskittävät ultraäänienergian tarkoitettuihin kiinnityskohtiin.

Kuviollinen rulla (Alasin)

Pyöritävissä ultraäänitikkausjärjestelmissä - useimmissa automaattisissa nopeissa tikkauskoneissa käytetty kokoonpano - kangas kulkee jatkuvasti tärisevän torven ja pyörivän kuvioidun metallirullan, jota kutsutaan alasimeksi, välissä. Alasin kantaa pinnallaan kohokuvioitua tikkauskuviota ja pyörii synkronoituna kankaan syöttönopeuden kanssa. Sarven ja alasin välinen rako määrää kankaaseen kohdistuvan kosketuspaineen sidoskohdissa – tarkka raon hallinta, joka saavutetaan tyypillisesti servokäyttöisellä torven sijoittelulla, on ratkaisevan tärkeää tasaisen liitoksen laadun kannalta. Liian pieni rako tuottaa riittämättömän paineen täydelliseen sulamiseen ja sitoutumiseen; Liian suuri rako mahdollistaa torven pomppimisen tai kankaan luistamisen, jolloin syntyy epäsäännöllisiä tai epätäydellisiä sidoksia.

Kankaan syöttö- ja kiristysjärjestelmä

Automaattinen kankaankäsittelyjärjestelmä syöttää pintakankaan, vanun ja taustakerrokset erillisiltä syöttöteloilta, kohdistaa ne tarkasti, ylläpitää hallittua kireyttä koko työleveydellä ja vetää sidottu komposiitin koneen läpi ohjelmoidulla nopeudella. Servo-ohjatut nippirullat, reunaohjaimet ja jännityksensäätötanssijat varmistavat, että kaikki kerrokset menevät liimausvyöhykkeelle täydellisesti ilman rypistymistä, vinoutta tai jännityksen vaihtelua – mikä tahansa aiheuttaisi kuviointivirheitä tai liimausvirheitä valmiissa tuotteessa.

Tuotantoprosessi askel askeleelta

Automaattisen ultraäänitikkauskoneen täydellinen tuotantojakso noudattaa määriteltyä prosessikulkua raaka-aineen lataamisesta valmiin tikatun paneelin tuotantoon:

• Materiaalin lataus: Pintakankaan, polyesteri- tai untuvavanun ja taustakankaan rullat asennetaan koneen syöttörullien telineisiin. Rainajohtimet pujotetaan kireyden ohjausjärjestelmän läpi ja kohdistetaan koneen sisääntulokohtaan reunaohjainanturien avulla.
• Tasojen yhdistäminen: Kolme kerrosta kootaan yhteen valvottuun pinoon, kun ne tulevat koneeseen, ja levitystanko tai tiivistystela varmistaa täysleveän, rypistymättömän kosketuksen kaikkien kerrosten välillä ennen liimausvyöhykettä.
• Ultraääniliitos: Yhdistetty kangaspino kulkee värisevän torven ja kuviollisen alasinrullan välissä. Jokaisessa alasinkuvion määrittelemässä kosketuskohdassa ultraäänienergia sulattaa ja sulattaa synteettiset kuitukerrokset yhteen millisekunneissa, jolloin syntyy pysyvät sidoskohdat, jotka määrittävät tikkauksen kuvion.
• Jäähdytys ja jähmettyminen: Välittömästi sidosvyöhykkeen läpikulun jälkeen sidottu kangas pidetään kevyessä jännityksessä, kun sulaneet polymeerivyöhykkeet jäähtyvät ja jähmettyvät. Ulkoista jäähdytystä ei tarvita – järjestelmän lämpömassa ja ulkoilman jäähdytys riittävät normaaleissa tuotantonopeuksissa.

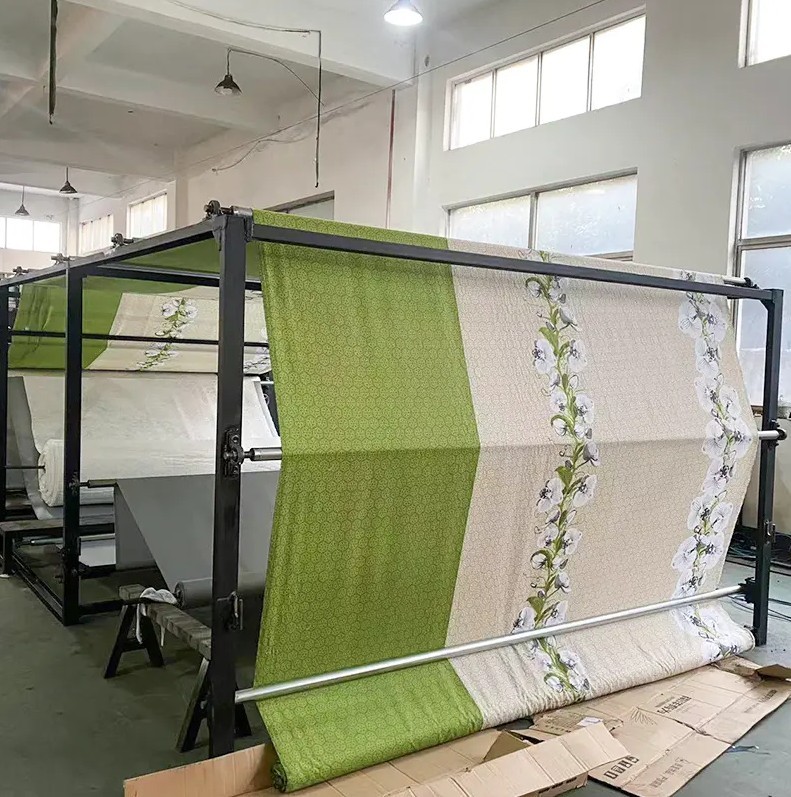

• Lähtö ja käämitys: Valmis tikattu komposiitti kelataan lähtötelalle, leikataan paneelin pituiseksi integroidulla leikkurilla tai pinotaan jatkokäsittelyä varten koneen kokoonpanosta ja loppupään työnkulusta riippuen.

Kuvionohjaus ja CNC-ohjelmointi nykyaikaisissa koneissa

Nykyaikaisten ultraäänitikkauskoneiden "automaattinen" kyky toteutetaan kehittyneillä CNC-järjestelmillä (tietokoneen numeerinen ohjaus), jotka hallitsevat kuvion suorittamisen, koneen nopeuden ja prosessiparametrien hallinnan kaikkia näkökohtia. Koneissa, joissa käytetään tasomaista tai moniakselista liitospääkonfiguraatiota – toisin kuin puhtaat pyörivät alasinjärjestelmät – liimauspäätä ohjaavat servomoottorit kankaan leveyden poikki, kun kangas etenee ja suorittaa monimutkaisia ​​ohjelmoituja kuvioita suljetun silmukan asennonohjauksessa ±0,1 mm:n tai paremmalla paikannustarkkuudella.

Koneohjaimeen tallennettujen kuviokirjastojen avulla käyttäjät voivat valita sadoista esiohjelmoiduista tikkausmalleista – yksinkertaisista timanttiruudukoista monimutkaisiin kukka-, geometrisiin ja mukautettuihin logokuvioihin – ja vaihtaa kuvioita minuuteissa lataamalla uuden ohjelman työkalujen fyysisen muuttamisen sijaan. Pyörivien alasinkoneiden kuviomuutokset edellyttävät fyysistä alasimien rullan vaihtoa, mutta koneen automaattinen parametrien palautusjärjestelmä lataa kuhunkin alasinkuvioon liittyvät oikeat nopeus-, paine- ja tehoasetukset automaattisesti, minimoiden asetusten tekemiseen kuluvan ajan ja käyttäjän virheen. Kosketusnäytöllisten HMI-paneelien (ihmisen ja koneen välinen käyttöliittymä) integrointi intuitiiviseen kuvioiden visualisointiin antaa vähemmän kokeneemmille käyttäjille mahdollisuuden perustaa ja suorittaa tuotantoa tehokkaasti, kun taas tiedonkeruutoiminnot tallentavat prosessiparametreja jatkuvasti laadun jäljitettävyyttä ja prosessin optimointia varten.

Ultraäänitikkausta verrataan perinteiseen neulatikkaukseen

Automaattisten ultraäänitikkauskoneiden suorituskyvyn edut ja rajoitukset käyvät selväksi, kun niitä verrataan suoraan perinteisiin monineulaisiin tikkauskoneisiin teollisten tekstiilien tuottajille tärkeimmillä mitoilla:

Materiaalien yhteensopivuus ja rajoitukset

Ultraäänisidosmekanismi on täysin riippuvainen synteettisten polymeerien termoplastisesta käyttäytymisestä – kuitumateriaalin kyvystä sulaa, virrata ja jähmettyä uudelleen kontrolloiduissa lämpö- ja paineolosuhteissa. Tämä perusvaatimus määrittelee sekä ultraäänitikkaustekniikan lujuuden että sen ensisijaisen rajoituksen: se toimii yksinomaan termoplastisten synteettisten materiaalien kanssa eikä pysty sitomaan luonnonkuituja, kuten puuvillaa, villaa tai silkkiä, jotka eivät sula vaan hiiltyvät tai hajoavat kuumennettaessa.

Ultraäänitikkausten kanssa täysin yhteensopivia materiaaleja ovat:

• Polyesteri (PET): Ensisijainen materiaali ultraäänitikkausta varten vuodevaatteissa, päällysvaatteissa ja kuitukangassovelluksissa – erinomainen energian absorptio ja sidoslujuus
• Polypropeeni (PP): Käytetään laajasti kuitukankaisiin tikattuihin tuotteisiin, mukaan lukien kertakäyttöiset lääkintätakit, maatalouspäälliset ja hygieniatuotteet
• Nylon (polyamidi): Käytetään teknisissä ja ulkotekstiilisovelluksissa, joissa liimauslujuus ja kemikaalinkestävyys ovat tärkeitä
• Sekakankaat, joissa on riittävästi synteettistä materiaalia: Kankaat, jotka sisältävät vähintään 65–70 % kestomuovikuitua, voidaan liittää ultraäänellä, vaikka sidoslujuus on heikentynyt verrattuna 100 % synteettisiin alustoihin

Tuotteissa, jotka vaativat luonnonkuituisia kasvokankaita – kuten puuvillalla päällystettyjä untuvapeittoja tai villapäällisiä patjanpäällisiä – voidaan käyttää hybridilähestymistapoja, joissa synteettinen kudos tai taustakerros muodostaa kestomuovisen sidosaineen, kun taas luonnonkuituinen pintakangas on mekaanisesti kiinni puristetut sidosalueet ilman, että kasvojen kuidut itse sulavat. Tämä lähestymistapa vaatii huolellista prosessin optimointia, jotta saavutetaan hyväksyttävä sidoslujuus vahingoittamatta luonnonkuidun pintaa, ja se on aktiivinen kehitysalue valmistajille, jotka haluavat laajentaa ultraäänitikkausta korkealuokkaisiin vuodevaatteisiin, joita tällä hetkellä hallitsee neulatikkaus.

Teolliset sovellukset ja tuotesektorit

Automaattiset ultraäänitikkauskoneet palvelevat laajaa ja kasvavaa valikoimaa teollisuuden tuotealoja, ja käyttöönotto kiihtyy, kun valmistajat tunnistavat tekniikan tuottavuus-, laatu- ja kustannusedut tavanomaisiin ompeleisiin verrattuna:

• Vuodevaatteet ja kodintekstiilit: Peitot, peitot, pehmusteet ja patjanpäälliset – suurin sovellussegmentti, jota ohjaavat tasaisen kuvion laadun, korkean tuotantokapasiteetin ja lankaan liittyvien laatuongelmien poistamisen vaatimus.
• Päällysvaatteet ja vaatteet: Eristetyt takit, liivit ja urheiluvaatteet, joissa ultraäänitikkaus tarjoaa vedenkestävän sidoksen ilman neulan reikiä, jotka vaarantaisivat vedenpitävän kalvon eheyden
• Lääketieteelliset ja hygieniakuitukankaat: Kertakäyttöiset leikkaustakit, eristyssuojat, haavanhoitokomposiitit ja imukykyiset tyynykokoonpanot, joissa steriili, lankaton rakenne on lakisääteinen vaatimus
• Autotekstiilit: Päälliset, ovipaneelin sisäosat, istuinten selkänojat ja tavaratilan vuoraukset, joissa tikkattuja esteettisiä paneeleita valmistetaan autojen linjanopeuksilla ilman kierteiden hallinnan monimutkaisuutta
• Suodatusmateriaali: Monikerroksiset suodatinkomposiitit ilman ja nesteiden suodatukseen, joissa ultraääniliitos luo tiiviit, kierteettomat kerroskokoonpanot tarkalla, yhtenäisellä avoimella alueella

Ylläpitovaatimukset ja toiminnan parhaat käytännöt

Automaattisen ultraäänitikkauskoneen pitäminen huippukunnossa edellyttää kiinnittämistä ultraäänikomponenttien erityisiin kulumis- ja vikatiloihin – jotka eroavat pohjimmiltaan neulatikkauskoneiden mekaanisista kulumiskuvioista, jotka monet tekstiilien huoltoinsinöörit tuntevat paremmin.

Ultraäänitorvi on järjestelmän eniten kuluva komponentti. Toistuva kosketus kankaan ja alasin pintojen kanssa aiheuttaa sarven pinnan progressiivista kulumista, mikä muuttaa värähtelyn amplitudijakautumaa ja lopulta heikentää sidoksen laatua ja kuvion määrittelyä. Sarven kasvojen kunto tulee tarkastaa säännöllisesti – viikoittain korkean tuotannon ympäristöissä – ja sarvet tulee työstää uudelleen tai vaihtaa, kun kasvojen kuluminen ylittää valmistajan toleranssimäärittelyn. Vaikka titaaniseoksesta valmistetut sarvet ovat kalliimpia kuin alumiinivaihtoehdot, ne tarjoavat huomattavasti pidemmän käyttöiän ja ovat suositeltu materiaali jatkuvan tuotannon tikkaussovelluksissa.

Pietsosähköinen anturi vaatii määräajoin tarkastuksen keraamisen halkeilun varalta – mekaanisen iskun aiheuttamasta vikatilasta, anturin ja vahvistimeen yhdistävän nastan ylikuormituksesta tai toiminnasta resonanssitaajuuksilla, jotka ovat merkittävästi siirtyneet suunnittelusta kertyneen kulumisen tai lämpötilan muutosten vuoksi. Generaattorin käyttäminen amplitudiohjatussa tilassa tehoohjatun tilan sijaan vähentää anturin rasitusta ylläpitämällä tasaista tärinän amplitudia kuormituksen vaihtelusta riippumatta, mikä pidentää anturin käyttöikää. Generaattorin kalibrointi ja resonanssitaajuuden tarkastus tulisi suorittaa neljännesvuosittain osana jäsenneltyä ennaltaehkäisevää huolto-ohjelmaa, jotta varmistetaan, että koko järjestelmä toimii huipputeholla energian muunnosteholla koko käyttöiän ajan.
