Kuinka liimapinnoite toimii terveyssitekoneessa – ja miksi sillä on väliä tuotteen laadulle?

Liimapinnoitteen rooli terveyssiteiden tuotannossa

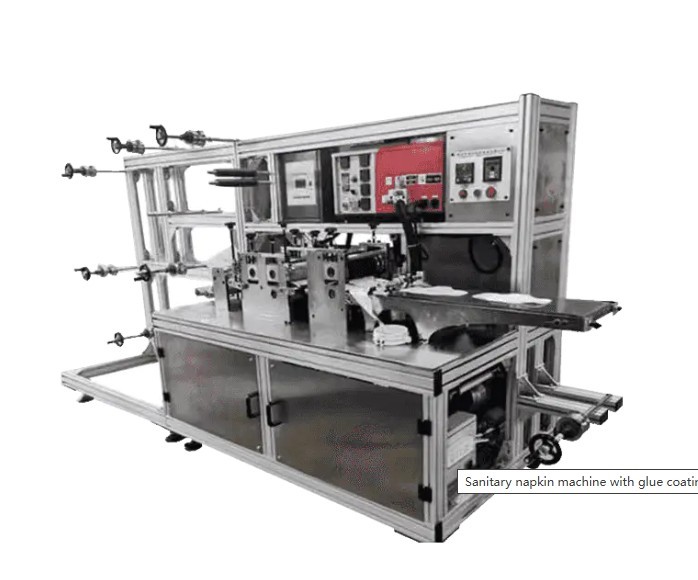

Valmistuksessa terveyssiteet , liimapinnoitus ei ole toissijainen tai kosmeettinen vaihe – se on rakenteellisesti kriittinen prosessi, joka määrittää suoraan kuinka kerrokset sitoutuvat toisiinsa, kuinka tuote käyttäytyy käytön aikana ja kuinka luotettavasti se toimii todellisissa olosuhteissa. Liimapäällystystoiminnolla varustettu terveyssitekone integroi tarkan liiman levityksen tuotantolinjaan, mikä mahdollistaa useiden materiaalikerrosten kiinnittämisen suurella nopeudella vaarantamatta herkkien kuitukankaiden, imukykyisten ytimien tai vuotamattomien taustalevyjen eheyttä.

Nykyaikaiset terveyssidekoneet käsittelevät tyypillisesti useita eri kerroksia samanaikaisesti: pehmeä päällys (yleensä kuitukangas tai rei'itetty kalvo), imukykyinen ydin (puumassa, SAP tai komposiitti), diffuusiokerros, tiivis PE-taustalevy ja irrokepaperi, joka peittää kiinnitysliiman ulkopinnalla. Jokainen näistä kerroksista on liimattava täsmällisiin kohtiin tarkalla liimamäärällä. Liimapinnoitusjärjestelmä tekee tämän monikerroksisen liimauksen mahdolliseksi tuotantonopeuksilla, jotka voivat ylittää 400 kappaletta minuutissa huippuluokan laitteissa.

Kuinka liimapinnoitusjärjestelmä todella toimii

Terveyssidekoneen liimapäällystystoiminto toimii useiden koordinoitujen mekaanisten ja lämpöalijärjestelmien kautta. Vaiheittaisen prosessin ymmärtäminen selvittää, miksi se on suunniteltu sellaiseksi kuin se on, ja missä laatupoikkeamia todennäköisimmin esiintyy.

Hot Melt Adhesiivin sulatus ja paineistus

Yleisin terveyssiteiden valmistuksessa käytetty liima on kuumasulateliima (HMA) – termoplastinen materiaali, joka on kiinteää huoneenlämpötilassa ja muuttuu juoksevaksi kuumennettaessa, tyypillisesti 140–180 °C:ssa formulaatiosta riippuen. Koneen liimajärjestelmään kuuluu lämmitetty säiliö tai rumpusulattaja, joka nostaa liiman käyttölämpötilaansa. Hammaspyöräpumppu tai mäntäpumppu paineistaa sitten sulan liiman ja toimittaa sen levityspäähän eristettyjen, lämpötilasäädeltyjen letkujen kautta. Tasaisen lämpötilan ylläpitäminen koko toimitusreitin ajan on välttämätöntä – jopa 10 °C:n poikkeama voi muuttaa liiman viskositeettia merkittävästi, mikä johtaa epätasaiseen levitykseen.

Levitysmenetelmät: Slot Die, Spray ja Bead Coating

Terveyssite-koneet käyttävät useita levitysmenetelmiä riippuen siitä, mikä kerros liimataan ja mitä peittokuviota tarvitaan:

• Urojen pinnoite — tuottaa jatkuvan, tasaisen liimakalvon alustan koko leveydeltä. Käytetään ensisijaisesti imukykyisen ytimen kiinnittämiseen taustalevyyn, jossa tasainen koko pinnan peitto on kriittinen rakenteen eheyden kannalta.
• Spiral spray pinnoite — käyttää kuumasulatesuihkusuutinta liiman levittämiseen hallitulla spiraalilla tai pyörrekuviolla. Tämä menetelmä luo hengittävän, avoimen liimarakenteen, joka ei merkittävästi vähennä kuitukangasmateriaalien pehmeyttä tai joustavuutta. Sitä käytetään laajasti päällyslevyjen ja hankintakerrosten liimaamiseen.
• Helmi- tai raitapinnoite — levittää liimaa kapeisiin yhdensuuntaisiin linjoihin tai yksittäisiin helmiin. Käytetään yleisesti liiman asettamiseen ulompaan taka-arkkiin – paineherkkään nauhat, jotka pitävät lautasliinan paikallaan alusvaatteissa. Helmipinnoite mahdollistaa tarkan asennuksen ilman liiman vuotamista tuotteen sisäpinnalle.

Kehittyneissä koneissa on useita levityspäitä eri kohdissa tuotantolinjalla, joista jokainen on konfiguroitu tietylle pinnoitusmenetelmälle, joka on sovitettu kyseisessä vaiheessa käsiteltävään kerrokseen.

Ajoitus, synkronointi ja PLC-ohjaus

Yksi nopean tuotannon liimapinnoituksen teknisesti vaativimmista kohdista on synkronointi. Liima on levitettävä täsmälleen sillä hetkellä, kun alusta kulkee levityspään alta – ei sekunnin murto-osaa aikaisin tai myöhään. Nykyaikaiset terveyssidekoneet käyttävät PLC (Programmable Logic Controller) -järjestelmiä koordinoimaan liimapistoolin laukaisua koneen linjanopeuden kanssa reaaliajassa. Servokäyttöiset liimapistoolit pystyvät reagoimaan nopeuden muutoksiin millisekunneissa ja säilyttävät tarkan liiman sijoittelun, vaikka tuotantonopeus kasvaa tai säätyy. Tämä hallinnan taso erottaa teollisuustason koneet alemman luokan laitteista, jotka levittävät liimaa jatkuvasti alustan sijainnista riippumatta, mikä johtaa hukkaan ja epäjohdonmukaiseen liimaukseen.

Liimapinnoitusjärjestelmän tärkeimmät osat

Terveyssitekoneen täydellinen liimapinnoitusjärjestelmä koostuu useista toisistaan riippuvaisista komponenteista. Jokaisen komponentin laadulla ja tarkkuudella on suora vaikutus valmiin tuotteen koostumukseen.

Kuinka liimapinnoitteen laatu vaikuttaa suoraan lopputuotteeseen

Liimapinnoitusjärjestelmä ei ole erillinen osajärjestelmä – sen suorituskyky vaikuttaa peräkkäin lähes kaikkiin valmiin terveyssiteen laatuominaisuuksiin. Näiden yhteyksien ymmärtäminen antaa valmistajille mahdollisuuden diagnosoida tuotteiden laatuongelmat ja jäljittää ne perimmäisiin syihin liiman levitysprosessissa.

Kerrosten liimauksen lujuus ja rakenteen eheys

Liimapinnoitusjärjestelmän perustavanlaatuisin laatuvaikutus on kerrosten välisen sidoslujuuteen. Jos liimaa levitetään liian kevyesti, kerrokset irtoavat käytön aikana – pintakerros irtoaa imukykyisestä ytimestä tai ydin siirtyy ulkorakenteen sisällä. Tämä on sekä suorituskykyvirhe että mukavuusongelma, koska vaihtuva ydin tarjoaa epätasaisen absorption ja lisää vuotoriskiä. Sitä vastoin liiman liiallinen levitys voi jäykistää tuotetta, heikentää pintakerroksen hengittävyyttä ja aiheuttaa epämiellyttävää jäykkyyttä tai ääntä liikkeen aikana. Optimaalinen pinnoitteen paino – mitattuna grammoina neliömetriä kohti (gsm) – on tarkasti kalibroitu arvo jokaiselle kerrokselle ja liimakoostumukselle.

Asemointiliiman suorituskyky

Ulompaan taka-arkkiin levitetyn paikannusliiman on täytettävä tietty ja kapea suorituskykyikkuna: riittävän vahva pitämään lautasliina tukevasti alusvaatteissa luistamatta fyysisen toiminnan aikana, mutta silti riittävän hellävarainen, jotta se voidaan poistaa puhtaasti vahingoittamatta kangasta. Tämän tasapainon määrää sekä liiman koostumus että levitystarkkuus. Helmen leveys, sijoitustarkkuus ja turkin paino vaikuttavat kaikki kuorinnan lujuuteen. Koneet, joissa on epäjohdonmukainen liimapistoolin ajoitus, tuottavat liimaliuskoja, jotka ovat liian lyhyitä, väärin kohdistettuja suunniteltuun sijoitusalueeseen tai vaihtelevan paksuisia – kaikki tämä johtaa tuotteisiin, jotka joko eivät pysy paikoillaan tai ovat vaikeita ja epämiellyttäviä poistaa.

Pehmeyttä, joustavuutta ja ihon mukavuutta

Sisäkerrosten liimapäällystysmenetelmällä – erityisesti pinta- ja imukerrossidoksella – on suora vaikutus siihen, kuinka pehmeä ja joustava lopputuote tuntuu. Spiraalisuihkutus luo avoimen, kuituisen liimaverkoston, joka säilyttää kuitukangasmateriaalien verhoilun ja pehmeyden. Täysi peittävä urasuulake levitys näille samoille kerroksille luo jäykän, muovimaisen laminaatin, joka on jäykkä ja epämiellyttävä ihoa vasten. Oikean pinnoitusmenetelmän valitseminen kullekin liimausvyöhykkeelle ja sen tarkka kalibrointi mahdollistaa sen, että korkealaatuiset terveyssiteet tuntuvat yhtä aikaa turvallisilta ja hellävaraisilta.

Vuotojen esto ja ytimen vakaus

Terveyssiteissä, joissa on superabsorbenttipolymeeri (SAP) -hiukkasia imukykyisen ytimen sisällä, liimapinnoitteella on ratkaiseva rooli SAP:n kulkeutumisen estämisessä. SAP-pitoisen kerroksen päälle levitetty ohut liimakerros pitää hiukkaset suunnitellussa asennossaan estäen niitä rypistymästä lautasliinan toiseen päähän tai karkaamasta reunojen läpi käytön aikana. Ilman tätä kohdennettua liimasovellusta SAP-pohjaiset ytimet tuottavat epäjohdonmukaista imeytymistä ja voivat aiheuttaa paikallista kyllästymistä – mikä on johtava syy loppukäyttäjien sivuvuotovalituksiin.

Yleisimmät liimapinnoitteen viat ja niiden tunnistaminen

Terveyssiteetuotannon laadunvalvonta sisältää järjestelmällisen liimapinnoitteen sakeuden tarkastuksen. Seuraavat ovat yleisimmin havaitut viat, jotka liittyvät liimapinnoitusjärjestelmän ongelmiin:

• Delaminaatio — kerrokset erottuvat, kun tuotetta taivutetaan tai sitä käytetään. Perimmäinen syy: riittämätön liimakerroksen paino tai liima levitetty väärässä lämpötilassa.
• Liiman läpivuoto — liima tunkeutuu pintakerroksen läpi ja koskettaa ihon pintaa. Perimmäinen syy: liiallinen paine, liian alhainen viskositeetti liima tai väärä suutintyyppi alustalle.
• Liimaa nauhat tai pyrstö — ohuita liimanauhaa vedetään tuotteen pinnan poikki levityspisteiden väliin. Perimmäinen syy: liiman lämpötila liian korkea, mikä aiheuttaa liiallista juoksevuutta ja nyöritystä suuttimen katkaisussa.
• Asemointiliiman asentovirhe — alusvaatteita päin olevat liimanauhat ovat epäkesko tai epätasaisesti sijoitettu. Perimmäinen syy: PLC-synkronointivirhe tai kulunut liimapistoolin solenoidiventtiili, joka aiheuttaa viiveen.
• Tyhjät alueet tai ohita pinnoitus — kerroksen osissa ei ole liimapeittoa. Perimmäinen syy: osittain tukkeutunut suutin, pumpun painehäviö tai ilman tarttuminen liiman syöttöjärjestelmään.

Ennaltaehkäisevät huoltoaikataulut – mukaan lukien päivittäinen suuttimien puhdistus, viikoittaiset pumpun tarkastukset ja säännölliset lämpötilan kalibrointitarkastukset kaikilla lämmitetyillä vyöhykkeillä – ovat tehokkain tapa säilyttää liimapinnoitteen yhtenäisyys ja välttää nämä viat tuotantomittakaavassa. Valmistajat, jotka investoivat koneisiin, joissa on reaaliaikainen pinnoitteen painonvalvontaanturi, saavat merkittävän edun, koska poikkeamat merkitään ja korjataan automaattisesti ilman manuaalista linjan pysäyttämistä.
